Lọc chữ Y là thiết bị được lắp trên hệ thống đường ống nhằm giữ lại cặn bẩn, rỉ sét, cát, mạt kim loại và các tạp chất rắn có trong dòng lưu chất. Việc sử dụng thiết bị giúp bảo vệ van, máy bơm, đồng hồ đo lưu lượng, bẫy hơi và nhiều thiết bị quan trọng phía sau.Tuy nhiên, lọc chữ Y chỉ phát huy hiệu quả khi được lắp đặt đúng vị trí, đúng chiều dòng chảy và phù hợp với đặc tính của từng loại lưu chất. Nếu lắp ngược, bố trí sai hướng bầu lọc hoặc không chừa không gian bảo trì, thiết bị có thể gây sụt áp, tích tụ cặn không đúng vị trí và làm giảm hiệu quả vận hành. Dưới đây là hướng dẫn lắp đặt lọc chữ Y đúng kỹ thuật mà người vận hành cần lưu ý.

Kiểm tra lọc chữ Y trước khi lắp đặt

Trước khi đưa thiết bị vào hệ thống, cần kiểm tra kỹ tình trạng bên ngoài và các thông số kỹ thuật của lọc chữ Y.Người lắp đặt nên xác nhận các thông tin gồm:

• Kích thước danh nghĩa của lọc có phù hợp với đường ống hay không.
• Kiểu kết nối là nối ren, mặt bích hay nối hàn.
• Tiêu chuẩn mặt bích hoặc tiêu chuẩn ren có tương thích với hệ thống không.
• Áp suất và nhiệt độ làm việc của thiết bị.
• Vật liệu thân, lưới và gioăng làm kín.
• Chiều mũi tên dòng chảy trên thân lọc.
• Tình trạng lưới lọc bên trong.
• Nắp lọc, bu lông và gioăng có đầy đủ hay không.

Không nên lắp đặt thiết bị bị nứt thân, móp lưới, biến dạng mặt bích hoặc thiếu gioăng làm kín. Những lỗi này có thể gây rò rỉ hoặc làm giảm khả năng chịu áp sau khi hệ thống đi vào hoạt động.

Vệ sinh đường ống trước khi lắp

Trước khi lắp lọc chữ y, cần làm sạch bên trong đường ống để loại bỏ cặn hàn, đất cát, rỉ sét và vật thể lạ phát sinh trong quá trình thi công.Nếu đường ống không được vệ sinh, lượng cặn lớn có thể nhanh chóng làm đầy lưới lọc ngay trong giai đoạn chạy thử. Khi đó, lưu lượng giảm, chênh áp tăng và hệ thống có thể hoạt động không ổn định.Đối với hệ thống mới, nên súc rửa đường ống trước khi vận hành chính thức. Sau thời gian chạy thử ban đầu, lọc chữ Y cũng cần được kiểm tra và vệ sinh sớm hơn chu kỳ bảo trì thông thường.

Lắp lọc chữ Y đúng chiều dòng chảy

Trên thân lọc chữ Y thường có mũi tên chỉ hướng chuyển động của lưu chất. Khi lắp đặt, mũi tên này phải cùng chiều với dòng chảy trong đường ống.Đây là nguyên tắc quan trọng nhất khi lắp lọc chữ Y. Nếu lắp ngược chiều, dòng lưu chất không đi qua lưới theo đúng thiết kế, làm giảm hiệu quả lọc và có thể gây biến dạng lưới trong quá trình vận hành.Trước khi siết chặt các mối nối, nên kiểm tra lại hướng mũi tên một lần nữa. Không nên xác định chiều lắp đặt chỉ dựa vào hình dáng của thiết bị vì thiết kế của từng nhà sản xuất có thể khác nhau.

Hướng bầu lọc chữ Y khi lắp trên đường ống ngang

Đối với hệ thống dẫn chất lỏng như nước, dầu hoặc hóa chất, khi lọc chữ Y được lắp trên đường ống nằm ngang, phần bầu chứa lưới thường phải hướng xuống dưới.Cách bố trí này giúp cặn bẩn rơi xuống và tập trung trong bầu lọc. Khi cần bảo trì, người vận hành có thể tháo nắp và lấy cặn ra thuận tiện hơn.Nếu bầu lọc quay ngang hoặc hướng lên trên, cặn có thể không tập trung đúng vị trí, dễ quay trở lại dòng chảy và làm giảm hiệu quả lọc. Ngoài ra, quá trình tháo lưới vệ sinh cũng trở nên khó khăn hơn.Tuy nhiên, với một số hệ thống đặc biệt, hướng lắp cần tuân theo tài liệu kỹ thuật của nhà sản xuất và thiết kế đường ống thực tế.

Lắp lọc chữ Y trong hệ thống hơi nóng

Đối với hệ thống hơi nóng, cách lắp đặt cần được xem xét kỹ hơn để tránh nước ngưng tích tụ bên trong thân lọc.Khi lắp trên đường ống hơi nằm ngang, bầu lọc thường được bố trí theo phương ngang thay vì hướng thẳng xuống dưới. Mục đích là hạn chế hình thành túi nước ngưng trong thân lọc, từ đó giảm nguy cơ va đập thủy lực.Nếu bầu lọc hướng xuống dưới trên đường hơi, nước ngưng có thể tích tụ tại vị trí này. Khi hơi có tốc độ cao đi qua, hiện tượng búa nước có thể xảy ra, gây rung động và ảnh hưởng đến độ bền của đường ống.Do đó, khi sử dụng lọc chữ Y cho hệ thống hơi, cần tuân thủ bản vẽ thiết kế và hướng dẫn của đơn vị kỹ thuật.

Xem thêm: Lọc chữ Y có tác dụng gì trong hệ thống đường ống?

Có thể lắp lọc chữ Y trên đường ống đứng không?

Lọc chữ Y có thể được lắp trên đường ống đứng trong một số trường hợp, nhưng chiều dòng chảy nên đi từ trên xuống dưới. Khi đó, cặn bẩn có xu hướng di chuyển và tích tụ trong bầu lọc theo tác động của trọng lực.Nếu dòng chảy đi từ dưới lên trên, cặn có thể khó tập trung trong bầu lọc, làm giảm hiệu quả giữ tạp chất. Với các hệ thống có yêu cầu đặc biệt, cần kiểm tra hướng dẫn của nhà sản xuất trước khi quyết định vị trí lắp.

Chừa khoảng không gian để tháo lưới

Lọc chữ Y cần được vệ sinh định kỳ, vì vậy vị trí lắp đặt phải có đủ không gian để tháo nắp và rút lưới lọc ra ngoài.Không nên lắp thiết bị quá sát sàn, tường, dầm, máy móc hoặc các đường ống khác. Nếu không có khoảng trống thao tác, người vận hành có thể phải tháo cả cụm đường ống mới lấy được lưới ra vệ sinh.Khoảng cách bảo trì cần được xác định dựa trên chiều dài của lưới và kích thước nắp lọc. Với các dòng lọc kích thước lớn, nên bố trí thêm sàn thao tác hoặc không gian nâng hạ phù hợp.

Hướng dẫn lắp lọc chữ Y nối ren

Đối với lọc chữ Y nối ren, trước tiên cần kiểm tra tiêu chuẩn ren của thiết bị và đường ống. Hai đầu ren phải sạch, không bị móp hoặc hư hỏng.Có thể sử dụng băng tan hoặc vật liệu làm kín ren phù hợp với lưu chất. Không nên quấn quá nhiều băng tan vì phần vật liệu dư có thể bị cuốn vào bên trong đường ống và gây tắc lưới.Khi siết, cần sử dụng dụng cụ đúng kích thước và giữ cố định thân lọc. Không nên dùng lực quá lớn vì có thể làm nứt thân đồng, inox đúc hoặc làm hỏng phần ren.Sau khi lắp xong, cần kiểm tra lại hướng mũi tên và vị trí bầu lọc trước khi cấp áp.

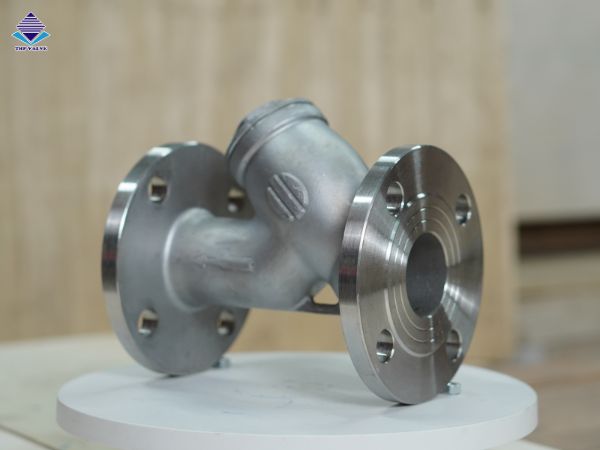

Hướng dẫn lắp lọc chữ Y mặt bích

Với lọc chữ Y mặt bích, hai mặt bích của đường ống phải thẳng hàng và có khoảng cách phù hợp với chiều dài thiết bị.Không nên sử dụng bu lông để kéo ép hai đầu đường ống bị lệch vào thân lọc. Việc này tạo ứng suất lên thân, dễ gây nứt, cong mặt bích hoặc rò rỉ trong quá trình vận hành.Gioăng phải được đặt đúng tâm giữa hai mặt bích. Các bu lông nên được siết đối xứng theo đường chéo để lực ép phân bố đều. Không nên siết hoàn toàn một phía trước rồi mới siết phía còn lại.Sau khi hoàn tất, cần kiểm tra độ kín của mối nối và bảo đảm thân lọc không chịu tải trọng từ đường ống.

Bố trí giá đỡ đường ống phù hợp

Lọc chữ Y, đặc biệt là loại gang hoặc thép kích thước lớn, có trọng lượng tương đối cao. Nếu đường ống không có giá đỡ phù hợp, toàn bộ tải trọng có thể tác động lên mặt bích hoặc thân thiết bị.Cần bố trí gối đỡ gần vị trí lắp lọc để hạn chế rung động và biến dạng đường ống. Không nên sử dụng thân lọc như một điểm chịu lực hoặc điểm đỡ cho các thiết bị khác.Với hệ thống có rung động mạnh, nên kiểm tra thêm độ ổn định của bu lông, mối hàn và giá đỡ.

Có nên lắp van trước và sau lọc chữ Y?

Nên lắp van chặn ở phía trước và phía sau lọc chữ Y để thuận tiện cho quá trình bảo trì. Khi cần vệ sinh lưới, người vận hành có thể đóng hai van, cô lập thiết bị và xả hết áp suất bên trong.Với hệ thống không thể dừng lâu, có thể thiết kế thêm đường bypass. Khi lọc chính cần bảo trì, lưu chất tạm thời đi qua đường bypass để duy trì hoạt động.Tuy nhiên, đường bypass phải được quản lý đúng cách. Không nên để van bypass mở thường xuyên vì lưu chất sẽ không đi qua bộ lọc.

Kiểm tra sau khi lắp đặt

Sau khi hoàn thành lắp đặt, cần kiểm tra tổng thể trước khi vận hành:

• Mũi tên trên thân đã đúng chiều dòng chảy.
• Bầu lọc được bố trí đúng hướng.
• Các mối nối đã được siết chặt.
• Gioăng được lắp đúng vị trí.
• Nắp lọc và nút xả đã kín.
• Đường ống có giá đỡ chắc chắn.
• Không gian tháo lưới đủ rộng.
• Van trước và sau lọc ở đúng trạng thái.

Khi cấp lưu chất vào hệ thống, nên mở van từ từ để tránh tăng áp đột ngột. Người vận hành cần quan sát vị trí mặt bích, nắp lọc và đầu ren để phát hiện rò rỉ.Nếu có đồng hồ áp suất trước và sau lọc, cần ghi nhận chênh áp ban đầu khi lưới còn sạch. Thông số này có thể dùng làm cơ sở để xác định thời điểm vệ sinh về sau.

Những lỗi lắp đặt lọc chữ Y thường gặp

Một số lỗi phổ biến gồm:

• Lắp ngược chiều mũi tên.
• Để bầu lọc sai hướng.
• Không chừa khoảng trống tháo lưới.
• Chọn sai tiêu chuẩn mặt bích hoặc ren.
• Ép đường ống lệch vào thân lọc.
• Không lắp giá đỡ cho thiết bị kích thước lớn.
• Không vệ sinh đường ống trước khi vận hành.
• Không lắp van cô lập trước và sau lọc.
• Sử dụng gioăng không phù hợp với nhiệt độ và lưu chất.
• Không vệ sinh lưới sau giai đoạn chạy thử.

Những sai sót này có thể làm giảm hiệu quả lọc, gây rò rỉ, tăng sụt áp hoặc khiến việc bảo trì trở nên khó khăn.

Xem thêm: Cách lựa chọn lọc chữ Y phù hợp với hệ thống

Kết luận

Lắp đặt lọc chữ Y đúng kỹ thuật không chỉ đơn giản là kết nối thiết bị với đường ống. Người thi công cần xác định đúng chiều dòng chảy, hướng bầu lọc, vị trí lắp, kiểu kết nối và khoảng không gian bảo trì.Đối với hệ thống chất lỏng nằm ngang, bầu lọc thường được hướng xuống dưới để cặn dễ tích tụ. Trong hệ thống hơi, hướng lắp cần hạn chế nước ngưng và nguy cơ búa nước. Ngoài ra, cần bố trí van cô lập, giá đỡ đường ống và kiểm tra độ kín trước khi đưa hệ thống vào vận hành.Một quy trình lắp đặt đúng sẽ giúp lọc chữ Y giữ cặn hiệu quả, hạn chế sụt áp, thuận tiện khi vệ sinh và bảo vệ tốt các thiết bị phía sau trong suốt quá trình sử dụng.
