Cấu tạo cơ bản của van góc chữa cháy

Van góc chữa cháy có thiết kế tương đối đơn giản nhưng chắc chắn, phù hợp với yêu cầu đóng mở nhanh và kiểm soát nguồn nước trong hệ thống PCCC. Tùy từng thương hiệu, kích thước và vật liệu sản xuất, cấu tạo chi tiết có thể khác nhau. Chi tiết cấu tạo xem ngay bài viết dưới đây.

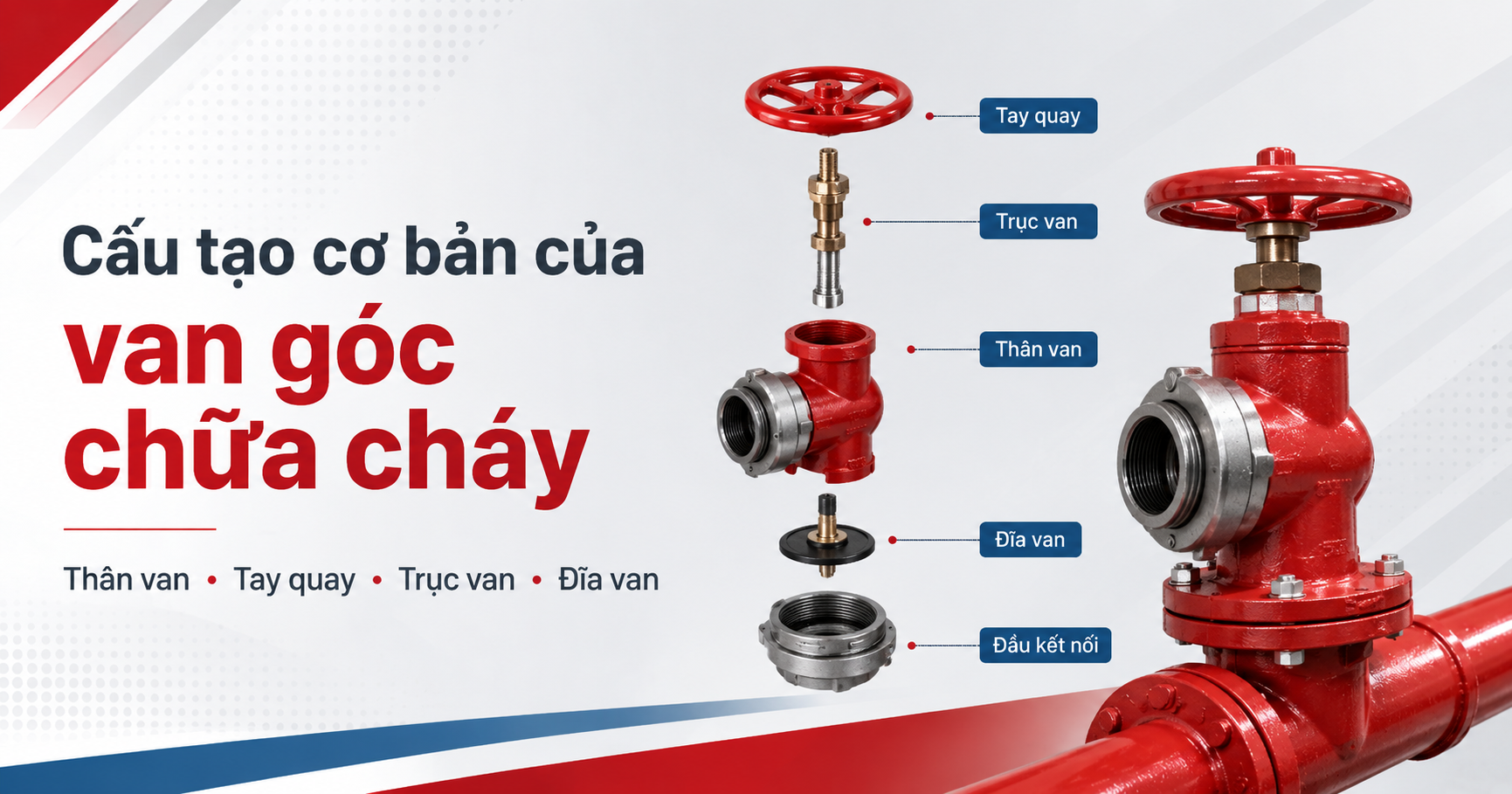

Cấu tạo cơ bản của van góc chữa cháy

Về cấu tạo, van góc chữa cháy được thiết kế gồm các bộ phận chính như sau:

Thân van

Thân van là bộ phận chính, có nhiệm vụ liên kết và bảo vệ các chi tiết bên trong. Thiết kế đặc trưng của van góc là đầu vào và đầu ra được bố trí vuông góc với nhau, thường tạo thành góc 90 độ.Thân van thường được chế tạo từ đồng, hợp kim đồng, gang hoặc các vật liệu có khả năng chịu áp lực tốt. Đối với thân gang, bên ngoài có thể được phủ sơn nhằm tăng khả năng chống ăn mòn và giúp dễ nhận diện trong hệ thống PCCC.

Tay quay

Tay quay nằm phía trên van và là bộ phận người vận hành trực tiếp sử dụng để đóng hoặc mở dòng nước. Khi xoay tay quay, lực sẽ được truyền xuống trục van để điều khiển đĩa van di chuyển.Thiết kế tay quay giúp người dùng có thể kiểm soát mức độ mở của van, từ đó điều chỉnh lượng nước đi qua trong quá trình sử dụng.

Trục van

Trục van có nhiệm vụ truyền chuyển động từ tay quay xuống bộ phận đóng mở bên trong. Khi người dùng xoay tay quay, trục sẽ chuyển động lên hoặc xuống, làm thay đổi vị trí của đĩa van.Trục thường được chế tạo từ kim loại có độ cứng và khả năng chống ăn mòn tốt nhằm đảm bảo hoạt động ổn định trong thời gian dài.

Đĩa van

Đĩa van là bộ phận trực tiếp đóng hoặc mở đường lưu thông của nước. Khi van ở trạng thái đóng, đĩa ép vào bề mặt làm kín để ngăn dòng nước đi qua. Khi mở van, đĩa được nâng lên, tạo khoảng trống cho nước từ đường ống PCCC đi đến đầu ra.Khả năng làm việc của đĩa van ảnh hưởng trực tiếp đến độ kín và khả năng kiểm soát dòng chảy của thiết bị.

Gioăng và bộ phận làm kín

Hệ thống gioăng làm kín được bố trí tại những vị trí cần thiết nhằm hạn chế nước rò rỉ ra bên ngoài hoặc đi qua van khi van đã đóng.Trong quá trình sử dụng lâu dài, gioăng có thể bị lão hóa, biến dạng hoặc giảm độ đàn hồi. Vì vậy, đây cũng là một trong những bộ phận cần được kiểm tra khi bảo dưỡng van góc chữa cháy.

Đầu kết nối

Van góc chữa cháy thường có hai đầu kết nối với chức năng khác nhau. Đầu vào kết nối với đường ống cấp nước PCCC, trong khi đầu ra được kết nối với vòi chữa cháy hoặc thiết bị dẫn nước tương ứng.Tùy thiết kế hệ thống, van có thể sử dụng kiểu kết nối ren, mặt bích hoặc đầu nối chuyên dụng. Khi lựa chọn cần xác định chính xác kích thước và chuẩn kết nối để đảm bảo van tương thích với đường ống và các thiết bị PCCC khác.

Xem thêm: Van góc chữa cháy là thiết bị gì trong hệ thống PCCC?

Kết luận

Nhìn chung, cấu tạo của van góc chữa cháy không quá phức tạp. Sự phối hợp giữa tay quay, trục và đĩa van giúp thiết bị thực hiện chức năng đóng mở nguồn nước nhanh chóng, trong khi thân van và hệ thống làm kín đảm bảo khả năng chịu áp, hạn chế rò rỉ và duy trì độ ổn định trong quá trình vận hành.
