Van 1 chiều gang là thiết bị quan trọng trong hệ thống đường ống, có chức năng cho phép lưu chất di chuyển theo một hướng và tự động ngăn dòng chảy ngược. Nhờ đó, van giúp bảo vệ máy bơm, duy trì áp suất, hạn chế thất thoát lưu chất và giảm nguy cơ hư hỏng thiết bị.Trên thị trường hiện nay, van một chiều bằng gang được sản xuất với nhiều kiểu cấu tạo khác nhau. Mỗi loại có đặc điểm vận hành, khả năng làm kín và phạm vi ứng dụng riêng. Trong đó, các loại van 1 chiều gang phổ biến nhất gồm van lá lật, van cánh bướm, van lò xo, van cối và van đối trọng.

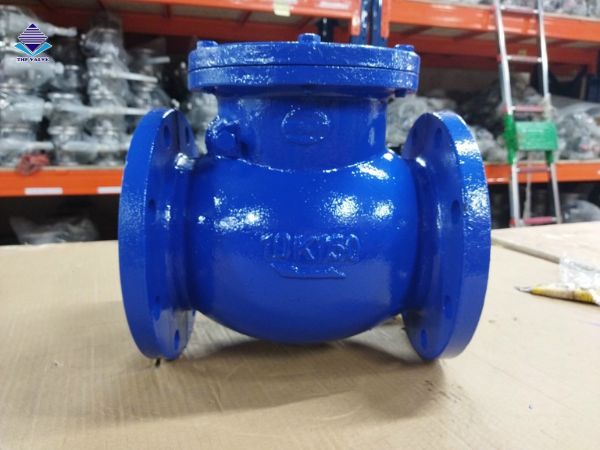

Van 1 chiều lá lật gang

Van 1 chiều lá lật gang là một trong những dòng van được sử dụng phổ biến nhất trong hệ thống cấp thoát nước, phòng cháy chữa cháy và đường ống công nghiệp.Van có phần đĩa được thiết kế giống một cánh cửa, liên kết với thân thông qua trục bản lề. Khi lưu chất đi theo đúng chiều, áp lực dòng chảy đẩy đĩa van lên, tạo đường dẫn để lưu chất đi qua. Khi dòng chảy dừng hoặc có xu hướng đảo chiều, đĩa van tự hạ xuống và đóng kín cửa van.

Ưu điểm

Van lá lật có kết cấu đơn giản, ít bộ phận chuyển động nên dễ sử dụng và bảo trì. Khi mở hoàn toàn, tiết diện dòng chảy tương đối lớn, giúp lưu chất đi qua dễ dàng và hạn chế tổn thất áp suất.Dòng van này có nhiều kích thước, thường sử dụng kết nối mặt bích nên phù hợp với các đường ống trung bình và lớn. Giá thành của van lá lật gang cũng tương đối hợp lý so với van inox hoặc van thép.

Hạn chế

Do đĩa van đóng dựa vào trọng lượng bản thân và áp lực ngược, tốc độ đóng có thể chậm. Trong hệ thống có lưu lượng lớn hoặc máy bơm dừng đột ngột, đĩa van có thể đóng mạnh, tạo ra tiếng ồn và hiện tượng búa nước.Van lá lật thường phù hợp nhất với đường ống nằm ngang. Nếu cần lắp đứng, phải bảo đảm dòng chảy đi từ dưới lên trên và tuân thủ hướng dẫn của nhà sản xuất.

Ứng dụng

Van 1 chiều lá lật gang thường được sử dụng trong hệ thống cấp nước sạch, xử lý nước thải, PCCC, trạm bơm, thủy lợi, HVAC và đường ống tuần hoàn.

Van 1 chiều cánh bướm gang

Van 1 chiều gang cánh bướm còn được gọi là van một chiều hai cánh hoặc van một chiều đĩa đôi. Van thường có thiết kế dạng wafer, được lắp kẹp giữa hai mặt bích của đường ống.Bên trong van có hai cánh hình bán nguyệt được liên kết với trục và lò xo. Khi dòng chảy đi đúng hướng, áp lực lưu chất đẩy hai cánh mở ra. Khi áp suất giảm hoặc xuất hiện dòng chảy ngược, lò xo đưa hai cánh về vị trí đóng.

Ưu điểm

Ưu điểm nổi bật của van cánh bướm là thiết kế nhỏ gọn, chiều dài lắp đặt ngắn và trọng lượng nhẹ hơn van lá lật mặt bích cùng kích thước. Nhờ kiểu kết nối wafer, van giúp tiết kiệm không gian và giảm chi phí lắp đặt.Hai cánh van có hành trình đóng ngắn và được hỗ trợ bởi lò xo nên tốc độ đóng nhanh. Điều này giúp hạn chế dòng chảy ngược và giảm nguy cơ búa nước trong hệ thống.Van có thể được lắp theo phương ngang hoặc phương đứng nếu điều kiện vận hành và thiết kế sản phẩm cho phép.

Hạn chế

Đĩa van và lò xo nằm trực tiếp trong dòng chảy nên có thể làm tăng tổn thất áp suất. Với lưu chất chứa nhiều rác, cặn hoặc tạp chất lớn, các cánh van có nguy cơ bị kẹt.Việc sửa chữa, thay thế bộ phận bên trong cũng phức tạp hơn so với một số loại van có nắp tháo rời.

Ứng dụng

Van 1 chiều cánh bướm gang thích hợp cho hệ thống cấp nước, PCCC, HVAC, nước làm mát, trạm bơm và các vị trí có không gian lắp đặt hạn chế.

Van 1 chiều lò xo gang

Van 1 chiều lò xo gang sử dụng một đĩa van kết hợp với lò xo để kiểm soát dòng chảy. Đĩa van có thể chuyển động theo phương thẳng đứng hoặc dọc theo trục của đường ống tùy thiết kế.Khi áp lực đầu vào lớn hơn lực đàn hồi của lò xo, đĩa van được đẩy ra khỏi vị trí làm kín và cho phép lưu chất đi qua. Khi áp suất giảm, lò xo nhanh chóng đẩy đĩa trở lại vị trí đóng.

Ưu điểm

Van lò xo có tốc độ đóng nhanh, khả năng ngăn dòng chảy ngược tốt và ít phụ thuộc vào trọng lực. Vì vậy, nhiều mẫu van có thể lắp đặt linh hoạt trên đường ống nằm ngang hoặc thẳng đứng.Khả năng đóng nhanh giúp giảm tiếng va đập và hạn chế búa nước. Van cũng có độ kín tương đối tốt, thích hợp với những hệ thống yêu cầu kiểm soát dòng chảy ổn định.

Hạn chế

Lò xo tạo ra lực cản nên van cần một mức áp suất nhất định để mở. Điều này có thể làm tăng tổn thất áp suất so với van lá lật.Sau thời gian dài vận hành, lò xo có thể bị mỏi, ăn mòn hoặc giảm độ đàn hồi. Nếu lưu chất chứa nhiều cặn bẩn, đĩa van và lò xo cũng có nguy cơ bị kẹt.

Ứng dụng

Van 1 chiều lò xo gang thường được dùng trong hệ thống bơm, cấp nước, nước làm mát, HVAC, PCCC và các đường ống cần van đóng nhanh.

Xem thêm: Van 1 chiều gang là gì? Những thông tin cần biết trước khi mua

Van 1 chiều cối gang

Van 1 chiều cối gang còn được gọi là van một chiều nâng hoặc lift check valve. Tên gọi “van cối” xuất phát từ hình dạng thân van tương đối giống một chiếc cối.Bên trong van có đĩa chuyển động lên xuống theo phương thẳng đứng. Khi áp lực lưu chất đủ lớn, đĩa được nâng lên để mở dòng chảy. Khi áp lực đầu vào giảm hoặc xuất hiện dòng chảy ngược, đĩa hạ xuống và ép vào bề mặt làm kín.

Ưu điểm

Van cối có khả năng làm kín tốt nhờ đĩa van đóng trực tiếp xuống đế van. Cơ chế chuyển động thẳng giúp đĩa đóng ổn định, phù hợp với những hệ thống yêu cầu hạn chế rò rỉ ngược.Thân van chắc chắn, chịu áp lực tương đối tốt và có thể sử dụng cho nhiều môi trường chất lỏng hoặc khí phù hợp với vật liệu chế tạo.

Hạn chế

Đường đi của lưu chất qua van thường bị thay đổi, tạo lực cản lớn hơn và gây tổn thất áp suất cao hơn van lá lật. Van cần áp lực đầu vào đủ lớn để nâng đĩa, vì vậy không phù hợp với hệ thống có áp suất hoặc lưu lượng quá thấp.Van cối cũng nhạy cảm với cặn bẩn. Tạp chất có thể bám vào đế van, khiến đĩa không thể đóng kín hoàn toàn.

Ứng dụng

Van 1 chiều cối gang được sử dụng trong hệ thống nước, khí nén, dầu nhẹ, đường ống công nghiệp và các vị trí cần độ kín cao. Việc sử dụng phải căn cứ vào thông số nhiệt độ, áp suất và vật liệu gioăng của từng sản phẩm.

Van 1 chiều đối trọng gang

Van 1 chiều đối trọng gang có cấu tạo tương tự van lá lật nhưng được bổ sung tay đòn và quả đối trọng bên ngoài thân van. Một số thiết kế còn kết hợp bộ giảm chấn thủy lực để kiểm soát quá trình đóng đĩa.Khi dòng chảy đi qua, áp lực lưu chất đẩy đĩa van mở. Khi dòng chảy dừng, quả đối trọng hỗ trợ đưa đĩa trở về vị trí đóng. Vị trí của quả đối trọng có thể được điều chỉnh để kiểm soát tốc độ và lực đóng van.

Ưu điểm

Van đối trọng có khả năng kiểm soát quá trình đóng tốt hơn van lá lật thông thường. Nhờ đó, thiết bị giúp hạn chế hiện tượng đĩa đóng đột ngột, giảm tiếng ồn, rung động và nguy cơ búa nước.Dòng van này thường được chế tạo với kích thước lớn, đáp ứng yêu cầu lưu lượng cao trong các trạm bơm, nhà máy nước và hệ thống công nghiệp.

Hạn chế

Van có kích thước lớn, trọng lượng nặng và cần nhiều không gian cho tay đòn, quả đối trọng hoạt động. Chi phí đầu tư và lắp đặt thường cao hơn van lá lật thông thường.Bộ phận đối trọng bên ngoài cũng cần được kiểm tra, căn chỉnh và bảo trì định kỳ để bảo đảm van đóng mở đúng tốc độ.

Ứng dụng

Van 1 chiều đối trọng gang thường được lắp sau máy bơm công suất lớn, trong trạm cấp nước, hệ thống xử lý nước, nhà máy thủy điện, thủy lợi và các đường ống đường kính lớn.

Bảng so sánh các loại van 1 chiều gang

Nên lựa chọn loại van 1 chiều gang nào?

Việc lựa chọn các loại van 1 chiều gang cần căn cứ vào điều kiện thực tế của hệ thống. Van lá lật phù hợp khi cần lưu lượng lớn và tổn thất áp suất thấp. Van cánh bướm phù hợp với không gian nhỏ và yêu cầu đóng nhanh. Van lò xo thích hợp với hệ thống cần lắp đặt linh hoạt, trong khi van cối được ưu tiên khi cần khả năng làm kín tốt.Đối với đường ống lớn, máy bơm công suất cao hoặc hệ thống có nguy cơ búa nước, van đối trọng là lựa chọn đáng cân nhắc.Ngoài kiểu van, người mua cần xác định chính xác kích thước đường ống, áp suất làm việc, nhiệt độ, loại lưu chất, tiêu chuẩn mặt bích, hướng lắp đặt và vật liệu gioăng. Việc lựa chọn sai có thể khiến van không mở hoàn toàn, đóng không kín hoặc làm tăng tổn thất áp suất.

Xem thêm: Ưu nhược điểm của van 1 chiều bằng gang

Kết luận

Các loại van 1 chiều gang phổ biến hiện nay gồm van lá lật, van cánh bướm, van lò xo, van cối và van đối trọng. Mỗi loại có cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng khác nhau.Không có một loại van phù hợp cho mọi hệ thống. Để lựa chọn chính xác, người dùng cần đánh giá đầy đủ về lưu lượng, áp suất, lưu chất, vị trí lắp đặt và yêu cầu chống búa nước. Chọn đúng loại van sẽ giúp hệ thống vận hành ổn định, bảo vệ máy bơm và giảm chi phí bảo trì trong thời gian dài.
